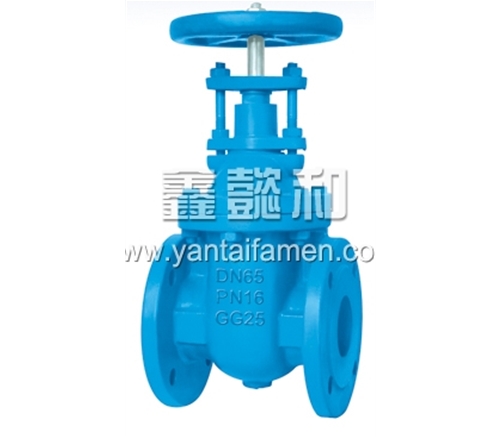

名称：BZ45X-16A法兰连接弹性密封暗杆闸阀
详细信息
性 能 规范 :
| 公称压力 | 1.6MPa |
| 强度试验压力 | 2.4MPa |
| 密封试验压力 | 1.76MPa |
| 适用介质 | 水 |
| 工作温度 | ＜100°C |
技 术 要 求:
1. BZ45X-16A符合BS5163 Type A。
2. 阀门的结构长度符合BS EN558-1系列3。
3. 阀门的法兰连接尺寸符合BS EN1092。
|

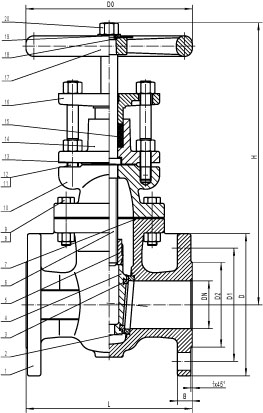

规格
|
L
|
D
|
D1
|
D2
|
B
|
f
|
n-d
|
|
50
|
178
|
165
|
125
|
99
|
19
|
3
|
4-19
|
|
65
|
190
|
185
|
145
|
118
|
19
|
3
|
4-19
|
|
80
|
203
|
200
|
160
|
132
|
19
|
3
|
8-19
|
|
100
|
229
|
220
|
180
|
156
|
19
|
3
|
8-19
|
|
125
|
245
|
250
|
210
|
184
|
19
|
3
|
8-19
|
|
150
|
267
|
285
|
240
|
211
|
19
|
3
|
8-23
|
|
200
|
292
|
340
|
295
|
266
|
20
|
3
|
12-23
|
|
250
|
330
|
405
|
355
|
319
|
22
|
3
|
12-28
|
|
300
|
356
|
460
|
410
|
370
|
24.5
|
4
|
12-28
|
|
350
|
381
|
520
|
470
|
429
|
26.5
|
4
|
16-28
|
|
400
|
406
|
580
|
525
|
480
|
28
|
4
|
16-31
|
|
450
|
432
|
640
|
585
|
548
|
30
|
4
|
20-31
|
|
500
|
457
|
715
|
650
|
609
|
31.5
|
4
|
20-34
|
|
600
|
508
|
840
|
770
|
720
|
36
|
5
|
20-37 |
|
19
|
扳手头
|
球墨铸铁
|
BS2789 Gr500-7
|
GB1348 QT450-10
|
|
18
|
螺栓
|
钢
|
BS970 43A
|
GB700-88 Q235
|
|
17
|
压盖蚴母
|
铸青铜
|
BS1400 LG2
|
GB1176-87 ZCuSn5Pb5Zn5
|
|
16
|
防尘圈
|
三元乙丙橡胶
|
BS2494 Type W
|
|
|
15
|
内六角圆柱头螺钉
|
钢
|
BS970 43A
|
GB699-88 35
|
|
14
|
O形圈
|
三元乙丙橡胶
|
BS2494 Type W
|
|
|
13
|
O形圈
|
三元乙丙橡胶
|
BS2494 Type W
|
|
|
12
|
压盖
|
球墨铸铁
|
BS2789 Gr500-7
|
GB1348 QT500-7
|
|
11
|
O形圈
|
三元乙丙橡胶
|
BS2494 Type W
|
|
|
10
|
垫圈
|
聚四氟乙烯
|
|
HG/T2902
|
|
9
|
O形圈
|
三元乙丙橡胶
|
BS2494 Type W
|
|
|
8
|
阀盖
|
球墨铸铁
|
BS2789 Gr500-7
|
GB1348 QT500-7
|
|
7
|
内六角圆柱头螺钉
|
钢
|
BS970 43A
|
GB699-88 35
|
|
6
|
中法兰垫片
|
三元乙丙橡胶
|
BS2494 Type W
|
|
|
5
|
阀杆
|
不锈钢
|
BS970 410S 21
|
GB1220-92 1Cr13
|
|
4
|
阀杆螺母
|
铸青铜
|
BS1400 AB1
|
GB1176-87 ZCuAL10Fe3Mn2
|
|
3
|
闸板骨架
|
球墨铸铁
|
BS2789 Gr500-7
|
GB1348 QT500-7
|
|
2
|
闸板
|
三元乙丙橡胶
|
BS2494 Type W
|
|
|
1
|
阀体
|
球墨铸铁
|
BS2789 Gr500-7
|
GB1348 QT500-7
|
|
序号
|
名称
|
材料
|
英国标准
|
中国标准
|
