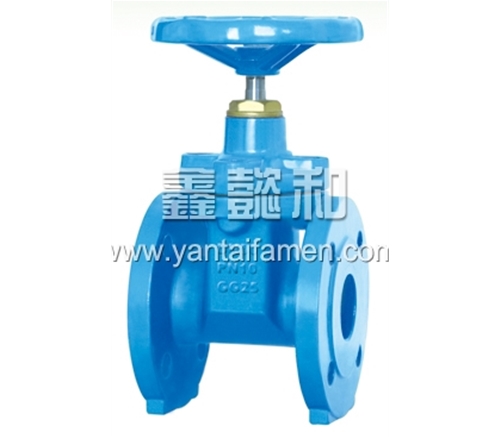

名称：DZ45X-10法兰连接弹性密封暗杆闸阀
详细信息
性能规范:
|
公称压力
|
1.0MPa
|
|
|
使用介质
|
水
|
|
|
试验压力
|
强度
|
1.5MPa
|
|
密封
|
1.1MPa
|
|
|
试验时间
|
DN50-150
|
60s
|
|
DN>150
|
120s
|
|
|
高使用温度
|
≤80℃
|
|
技术要求:
1.阀门的设计与制造按DIN3352的规定.
2.阀门的结构长度符合BS EN558-1第14系列.
3.阀门的连接法兰尺寸按BS EN1092.
|

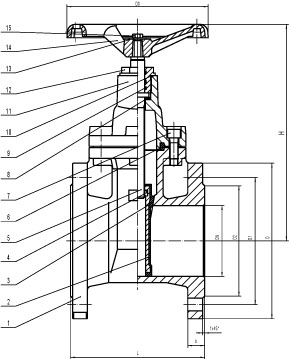

DN
|
L
|
D
|
D1
|
D2
|
B
|
f
|
n-d
|
D0
|
|
40
|
140
|
150
|
110
|
84
|
18
|
3
|
4-19
|
160
|
|
50
|
150
|
165
|
125
|
102
|
20
|
3
|
4-19
|
160
|
|
65
|
170
|
185
|
145
|
122
|
20
|
3
|
4-19
|
160
|
|
80
|
180
|
200
|
160
|
138
|
22
|
3
|
8-19
|
200
|
|
100
|
190
|
220
|
180
|
158
|
24
|
3
|
8-19
|
200
|
|
125
|
200
|
250
|
210
|
188
|
26
|
3
|
8-19
|
250
|
|
150
|
210
|
285
|
240
|
212
|
26
|
3
|
8-23
|
320
|
|
200
|
230
|
340
|
295
|
268
|
26
|
3
|
8-23
|
320
|
|
250
|
250
|
405
|
350
|
320
|
26
|
3
|
12-23
|
320
|
|
300
|
270
|
460
|
400
|
378
|
26
|
4
|
12-23
|
360
|
|
350
|
290
|
505
|
460
|
429
|
30
|
4
|
16-23
|
|
|
400
|
310
|
565
|
515
|
480
|
32
|
4
|
16-28
|
|
|
450
|
330
|
615
|
565
|
548
|
32
|
4
|
20-28
|
|
|
500
|
350
|
670
|
620
|
609
|
34
|
4
|
20-28
|
|
|
600
|
390
|
780
|
725
|
720
|
36
|
5
|
20-31
|
|
|
15
|
螺栓
|
钢
|
DIN17100 RSt37-2
|
GB700-88
Q235 |
|
14
|
手轮
|
球墨铸铁
|
DIN1693 GGG50
|
GB1348-88 QT500-7
|
|
13
|
垫圈
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
12
|
填料箱套
|
铸黄铜
|
DIN17656 G-CuZn37Pb
|
GB1176-87 ZCuZn40Pb2
|
|
11
|
阀盖
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
10
|
O形圈
|
丁腈橡胶
|
NBR
|
NBR
|
|
9
|
O形圈
|
丁腈橡胶
|
NBR
|
NBR
|
|
8
|
垫片
|
聚四氟乙烯
|
TEFLON
|
HG/T2902
|
|
7
|
内六角圆柱头螺钉
|
钢
|
DIN C30
|
GB699-88 30
|
|
6
|
中法兰垫片
|
丁腈橡胶
|
NBR
|
NBR
|
|
5
|
阀杆
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220-92 2Cr13
|
|
4
|
阀杆螺母
|
铸黄铜
|
DIN17656 G-CuZn37Pb
|
GB1176-87 ZCuZn40Pb2
|
|
3
|
闸板
|
丁腈橡胶
|
NBR
|
NBR
|
|
2
|
闸板骨架
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
1
|
阀体
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
序号
|
名称
|
材料
|
德国标准
|
中国标准
|
