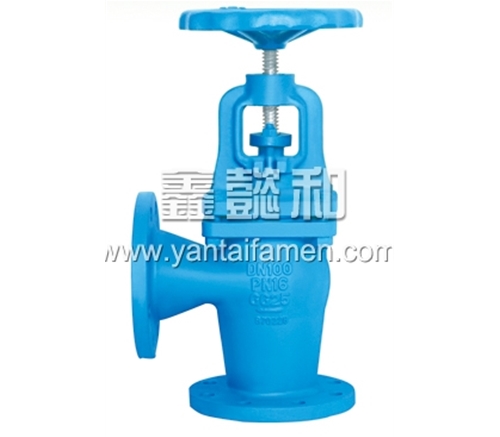

名称：JH44H-16法兰连接角式截止止回阀
详细信息
性 能 规 范:
|
公称压力
|
1.6MPa
|
|
|
使用介质
|
水
|
|
|
试验压力
|
强度
|
2.4MPa
|
|
密封
|
1.76MPa
|
|
技术 要求:
1.阀 门的 设计 符合DIN3356.
2.阀 门的 结 构长 度符 合BS EN558-1中系 列8的 规定.
3.阀 门的 法 兰连 接钻 孔尺 寸按BS EN1092。
|
规格
|
L
|
D
|
D1
|
D2
|
B
|
f
|
n-d
|
Do
|
|
15
|
90
|
95
|
65
|
46
|
14
|
2
|
4-14
|
100
|
|
20
|
95
|
105
|
75
|
56
|
16
|
2
|
4-14
|
100
|
|
25
|
100
|
115
|
85
|
65
|
16
|
3
|
4-14
|
120
|
|
32
|
105
|
140
|
100
|
76
|
18
|
3
|
4-19
|
120
|
|
40
|
115
|
150
|
110
|
84
|
18
|
3
|
4-19
|
140
|
|
50
|
125
|
165
|
125
|
99
|
20
|
3
|
4-19
|
140
|
|
65
|
145
|
185
|
145
|
118
|
20
|
3
|
4-19
|
200
|
|
80
|
155
|
200
|
160
|
132
|
22
|
3
|
8-19
|
200
|
|
100
|
175
|
220
|
180
|
156
|
24
|
3
|
8-19
|
240
|
|
125
|
200
|
250
|
210
|
184
|
26
|
3
|
8-19
|
280
|
|
150
|
225
|
285
|
240
|
211
|
26
|
3
|
8-23
|
315
|
|
200
|
275
|
340
|
295
|
266
|
30
|
3
|
12-23
|
360
|
|
250
|
325
|
405
|
355
|
319
|
32
|
3
|
12-28
|
400
|
|
300
|
375
|
460
|
410
|
370
|
32
|
4
|
12-28
|
400
|
|
18
|
T型 螺 栓
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
17
|
螺 母
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
16
|
阀 杆
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220 2Cr13
|
|
15
|
阀 杆 螺 母
|
铸黄铜
|
|
GB1176-87 ZCuZn38Mn2Pb2
|
|
14
|
开 槽 平 端 紧 定 螺 钉
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
13
|
手 轮
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
12
|
垫 圈
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
11
|
螺 母
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
10
|
填 料 压 盖
|
球铁
|
DIN1693 GGG50
|
GB1348-88 QT500-7
|
|
9
|
填 料
|
石 墨
|
|
GB3518-83 LC35-999
|
|
8
|
阀 盖
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
7
|
螺 母
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
6
|
螺 栓
|
钢
|
DIN17100 RSt37-2
|
GB700-88 Q235
|
|
5
|
中 法 兰 垫 片
|
石 墨
|
|
GB3518-83 LC35-999
|
|
4
|
阀 头
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|
3
|
阀 头 密 封 圈
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220-92 2Cr13
|
|
2
|
阀 体 密 封 圈
|
不锈钢
|
DIN17440 X20Cr13
|
GB1220-92 2Cr13
|
|
1
|
阀 体
|
铸铁
|
DIN1691 GG25
|
GB9439-88 HT250
|
|

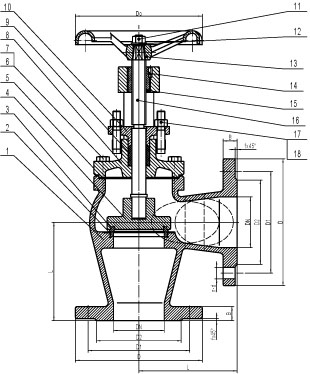

序 号
|
名 称
|
材 料
|
德 国 标 准
|
中 国 标 准
|
