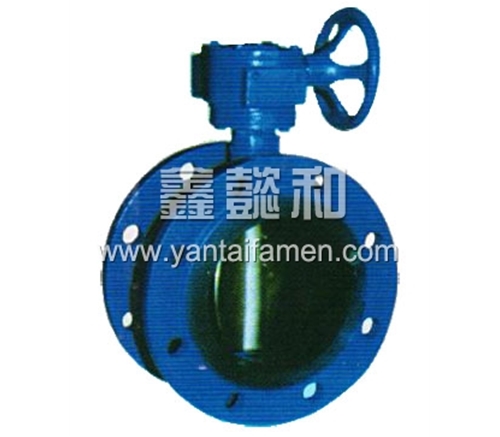

名称：双法兰衬里蝶阀
详细信息
|
公称通径DN
|
50（2“）~1200（48”）
|
mm(inch)
|
||
|
公称压力PN
|
1.0
|
1.6
|
MPa
|
|
|
试验压力
|
密封
|
1.5
|
2.4
|
|
|
壳体
|
1.1
|
1.6
|
||
|
适用温度℃
|
依据阀座材料而定。
|
|||
|
适用介质
|
淡水、污水、海水、空气、食品、药品，各种油类、酸类、碱类、盐等。
|
|||
产品符合标准
1、设计符合BS5155：1984及GB/T12238-1989的标准要求。
2、连接侧法兰符合BS45-04 section 3.2 1989及GB/T12241.6-1998的标准要求。
3、上法兰尺寸符合ISO5211/1-5210/3-1982及GB12222-89标准要求。
驱动方式
1、手动：
手柄驱动
蜗轮驱动
2、电动
3、气动
|

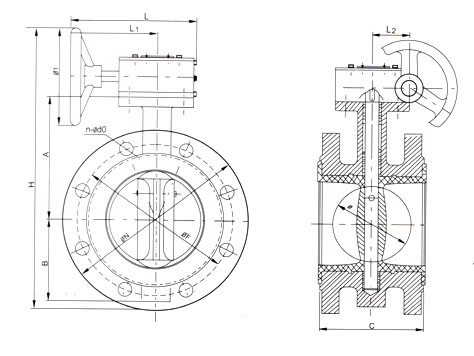

规格DN
|
A
|
B
|
C
|
F
|
N
|
ф1
|
ф
|
|
H
|
L
|
L1
|
L2
|
法兰厚度
|
传动装置
|
|||
|
(mm)
|
(inch)
|
PN 1.0
|
PN 1.6N
|
PN 1.0
|
PN 1.6
|
||||||||||||
|
50
|
2“
|
110
|
80
|
108
|
125
|
125
|
165
|
150
|
52.88
|
4-19
|
4-19
|
303.5
|
226
|
173.5
|
45
|
20
|
3D-15
|
|
65
|
21/2"
|
134
|
80
|
112
|
145
|
145
|
185
|
150
|
64.49
|
4-19
|
4-19
|
337.5
|
226
|
173.5
|
45
|
20
|
3D-15
|
|
80
|
3"
|
131
|
95
|
114
|
160
|
160
|
200
|
150
|
78.9
|
8-19
|
8-19
|
342
|
226
|
173.5
|
45
|
22
|
3D-15
|
|
100
|
4"
|
150
|
114
|
127
|
180
|
180
|
220
|
150
|
104.4
|
8-19
|
8-19
|
371
|
226
|
173.5
|
45
|
24
|
3D-20
|
|
125
|
5"
|
170
|
113
|
140
|
210
|
210
|
250
|
150
|
123.5
|
8-19
|
8-19
|
406
|
226
|
173.5
|
45
|
26
|
3D-20
|
|
150
|
6"
|
180
|
139
|
140
|
240
|
240
|
285
|
150
|
156.1
|
8-23
|
8-23
|
433.5
|
226
|
173.5
|
45
|
36
|
3D-20
|
|
200
|
8"
|
210
|
175
|
152
|
295
|
295
|
340
|
300
|
202.7
|
8-23
|
8-23
|
573
|
313
|
237
|
63
|
30
|
3D-50
|
|
250
|
10"
|
245.5
|
203
|
165
|
350
|
355
|
405
|
300
|
250.7
|
12-23
|
12-28
|
6641
|
313
|
237
|
63
|
29
|
3D-50
|
|
300
|
12"
|
276
|
242
|
178
|
400
|
410
|
460
|
300
|
301.85
|
12-23
|
12-28
|
695
|
307
|
225
|
80
|
29
|
3D-120
|
|
350
|
14"
|
328
|
256
|
190
|
460
|
470
|
520
|
300
|
334.2
|
16-23
|
16-28
|
777
|
307
|
225
|
80
|
36
|
3D-120
|
